减速电机

直流无刷行星减速电机 HT36B36

适用范围

遥控窗帘I监控云台I自动售货机I验钞机I硬币退币机I点钞机柔巾机丨自动门I覆膜机丨自动电视架I办公设备丨家用电器等等

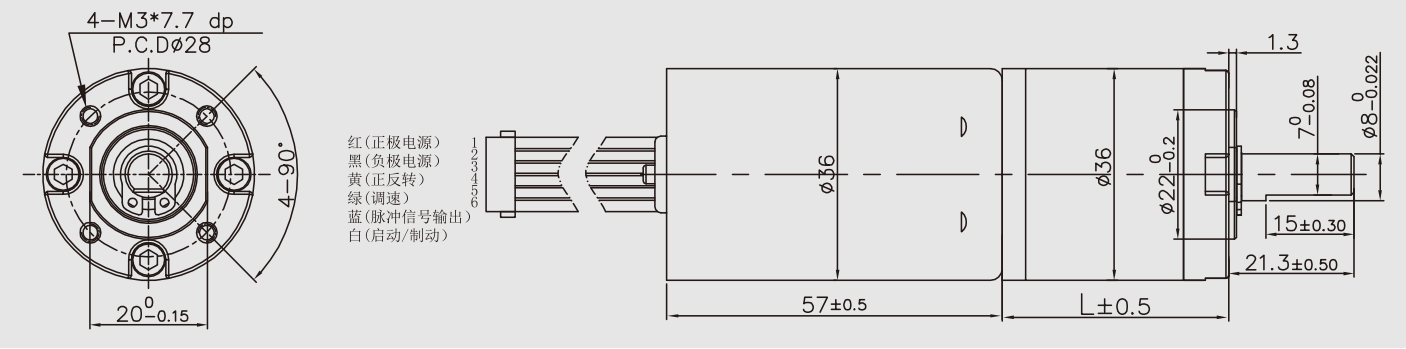

外形尺寸图

减速箱参数

级数	1	2	3		4	5
减速比	3.7,5.2 13.7,19.2,26.9 50.9,71.2,99.5,139 188,264,369,516,721					1 669,977,1367,1911,2672,3736
齿轮箱长度	25.1	32.3	38.5	44.7		50.9
额定扭矩	20.0kgf -	cm 50.0kgf • cm	100.0kgf • cm	lOO.Okgf •cm		lOO.Okgf •cm
损坏扭矩	60.0kgf -	cm 150.0kgf • cm	200.0kgf • cm	200.0kgf • cm		200.0kgf •cm
效率	90%	81%	73%	65%		59%

电机参数

马达型号	额定电压	空载转数空载电流	额定转数	额定电流额定扭矩		额定功率	堵转扭矩	堵转电流
Motor	Rated	No load No load	Rated	Rated	Rated	Rated	Stall	Stall
type	volt	speed current	speed	current	torque	output	torque	current
	(v)	(rpm) (mA)	(rpm)	(mA)	(gf.cm)	(w)	(gf.cm)	(A)
BL36126000	12	6000 w460	5160	<1580	257	13.6	1775	w1.8
BL36245000	12	5000 w220	4100	<1086	395	16.4	2317	W5.34
BL36246000	24	6000 .220	5100	<1204	385	20.1	2737	W7.1

注：减速后的输出扭矩二马达扭矩X减速比X齿轮箱效率；输出转速二马达转速/减速比；

以上参数仅做参考，具体以实物为准。
