减速电机

直流无刷行星减速电机 HT28B28

适用范围

蠕动泵丨微型数控设备I自动取款机I出卡机I遥控窗帘丨太阳能油印机丨家用电器丨办公设备丨自动执行器等等。

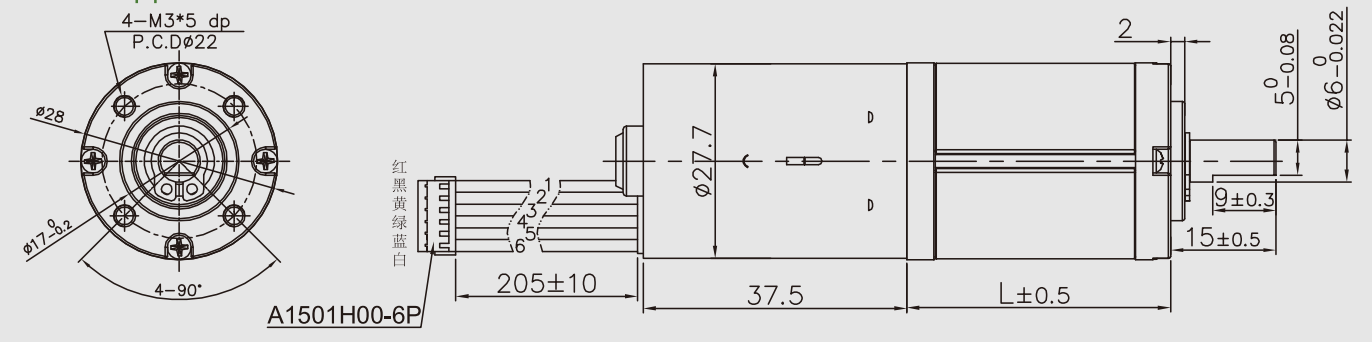

外形尺寸图

级数	1	2	3	4	5
减速比	3.3,4.6	11.2,15.5,21.5	37.7,52.1,72,100	126,174,241,334,462	423,585,810,1120,1549,2142
齿轮箱长度 mm	20.2	25.9	31.7	37.5	43.3
额定扭矩	10.0kgf • cm	20.0kgf • cm	50.0kgf - cm	50.0kgf ■ cm	50.0kgf - cm
损坏扭矩	20.0kgf - cm	600.0kgf - cm	150.0kgf - cm	150.0kgf - cm	150.0kgf - cm
效率	90%	81%	73%	65%	59%

电机参数

马达型号 Motor	额定电压 Rated	空载转数 No load	空载电流 No load	额定转数 Rated	额疋电流 Rated	额定扭矩 Rated	额疋功率 Rated	堵转扭矩 Stall	堵转电流 Stall
type	volt	speed	current	speed	current	torque	output	torque	current
	(v)	(rpm)	(mA)	(rpm)	(mA)	(gf.cm)	(W)	(gf.cm)	(A)
BL28126000	12	6000	<120	5100	<553	84	4.73	500	<2.7
BL28246000	24	6000	<65	5170	<266	77	4.08	559	W1.5

注：减速后的输出扭矩二马达扭先欧咸速比X齿轮箱效率；输出转速二马达转速/减速比
