减速电机

直流行星减速电机 HT56P58

适用范围

医疗器械I自动售货机I纺织机I地铁广告牌I点钞机自动门丨覆膜机丨碎纸机丨办公设备丨家用电器等等

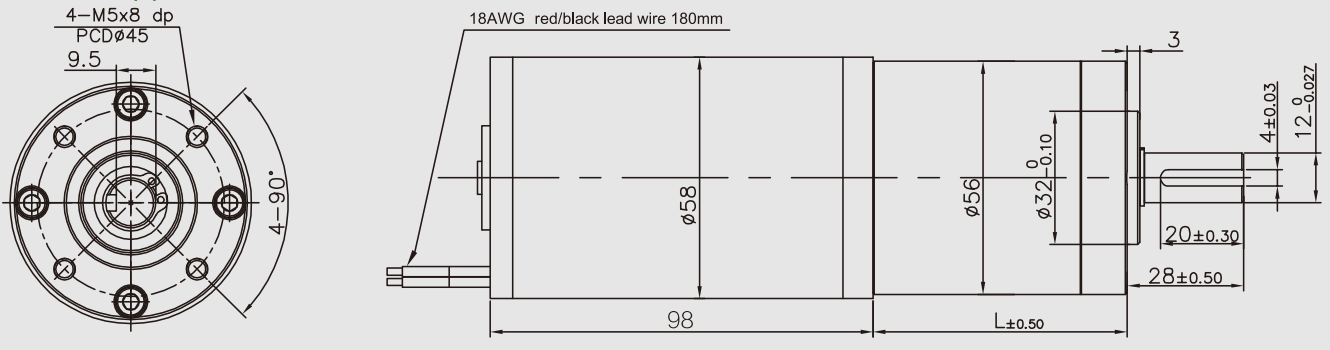

外形尺寸图

减速机参数

级数	1	2	3	4	5
减速比	3.6,4.3	13,15.3,19.2	46.7,69,102,121	198,276,326,409,513	846,995,1567J 966,2321,3439
齿轮箱长度 mm	32.1	46.0	59.9	73.8	90.2
额定扭矩	lOO.Okgf - cm	200.0kgf - cm	400.0kgf • cm	400.0kgf - cm	400.0kgf • cm
损坏扭矩	300.0kgf - cm	600.0kgf - cm	1200.0kgf - cm	1200.0kgf - cm	1200.0kgf - cm
效率	90%	81%	73%	65%	59%

电机参数

马达型号	额定电压	空载转数	空载电流	额定转数	额定电流	额定扭矩	额定功率	堵转扭矩	堵转电流
Type	volt	speed	current	speed	current	torque	output (W)	torque	current
	(v)	(rpm)	(mA)	(rpm)	(mA)	(gf.cm)		(gf.cm)	(A)
ZY58123000	12	3000	w444	2600	<3290	1508	38.1	7594	W21.1
ZY58243000	24	3000	w252	2605	W6252	1562	39.5	8392	W12.4

注：减速后的输出扭矩二马达扭矩X减速比X齿轮箱效率；输岀转速二马达转速/减速比
